SKRYTÉ ZÁRUBNE
Dokonalé línie
Otváranie tlakom
MODEL TUS
Otváranie ťahom
MODEL TUT
Otváranie ťahom
MODEL TCG
Otváranie tlakom
MODEL TUSk
Otváranie tlakom
MODEL TCS
Otváranie ťahom
MODEL TCT
Otváranie tlakom
MODEL TCS50F
Otváranie ťahom / tlakom
MODEL TST
Otváranie ťahom / tlakom
MODEL PIVOT
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ TLAKOM
MODEL TUS
Dverné krídlo s hrúbkou od 44 do 59 mm
Tento profil bol navrhnutý s ohľadom na maximálnu flexibilitu. Umožňuje prispôsobiť zárubňu otvoru v budove alebo ju vyrobiť na mieru. Prvok zárubne je čiastočne viditeľná výplň s vyfrézovanými otvormi pre pánty a protiplech zámku. Prvok dodáva výrobca dverí. Rovnobežné hrany bez trhlín je možné dosiahnuť použitím omietkovej sieťoviny, ktorá sa ľahko pripevní k profilu. Zaručuje stabilné spojenie medzi stenou a profilom. Jednoduchá a rýchla inštalácia pomocou montážnych konzol. Použitie profilu je vhodné pre štandardné výšky dverí, neštandardné rozmery alebo dvere až po strop.
DOKUMENTY NA STIAHNUTIE
ZOBRAZIŤ DOKUMENTY PRE DVEROVÉ KRÍDLO 44/45MM
ZOBRAZIŤ DOKUMENTY PRE DVEROVÉ KRÍDLO 50MM
ZOBRAZIŤ DOKUMENTY PRE DVEROVÉ KRÍDLO 56MM
ZOBRAZIŤ DOKUMENTY PRE DVEROVÉ KRÍDLO 59MM
Montážne video TUS pre omietku
Montážne video TUS pre sadrokartón
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ ŤAHOM

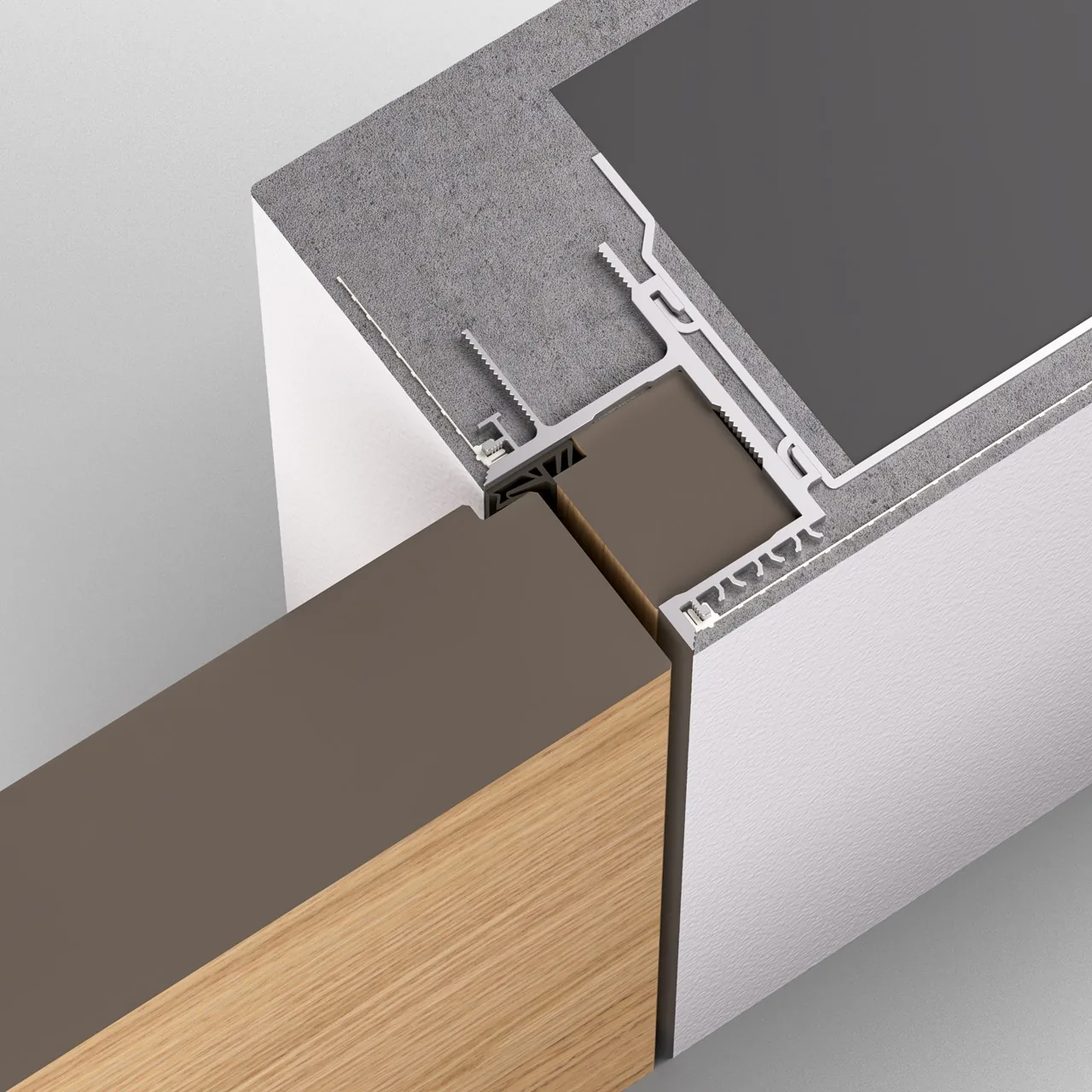

MODEL TUT
Dverné krídlo s hrúbkou od 44 do 65 mm
Tento profil je navrhnutý pre maximálnu možnú flexibilitu. Umožňuje nám zárubne prispôsobiť stavebnému otvoru alebo zhotoviť na požadovaný rozmer. Montáž je jednoduchá a rýchla pomocou montážnych konzol. Súčasťou zárubne je čiastočne viditeľná výplň s vyfrézovanými otvormi pre závesy a protiplech zámku. Tento prvok dodáva výrobca dverí. Súbežné hrany bez trhlín dosiahneme pomocou armovacej mriežky, ktorá sa jednoduchým spôsobom upevní k profilu. Tento spoj zaručí pevné spojenie medzi stenou a profilom.
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ ŤAHOM

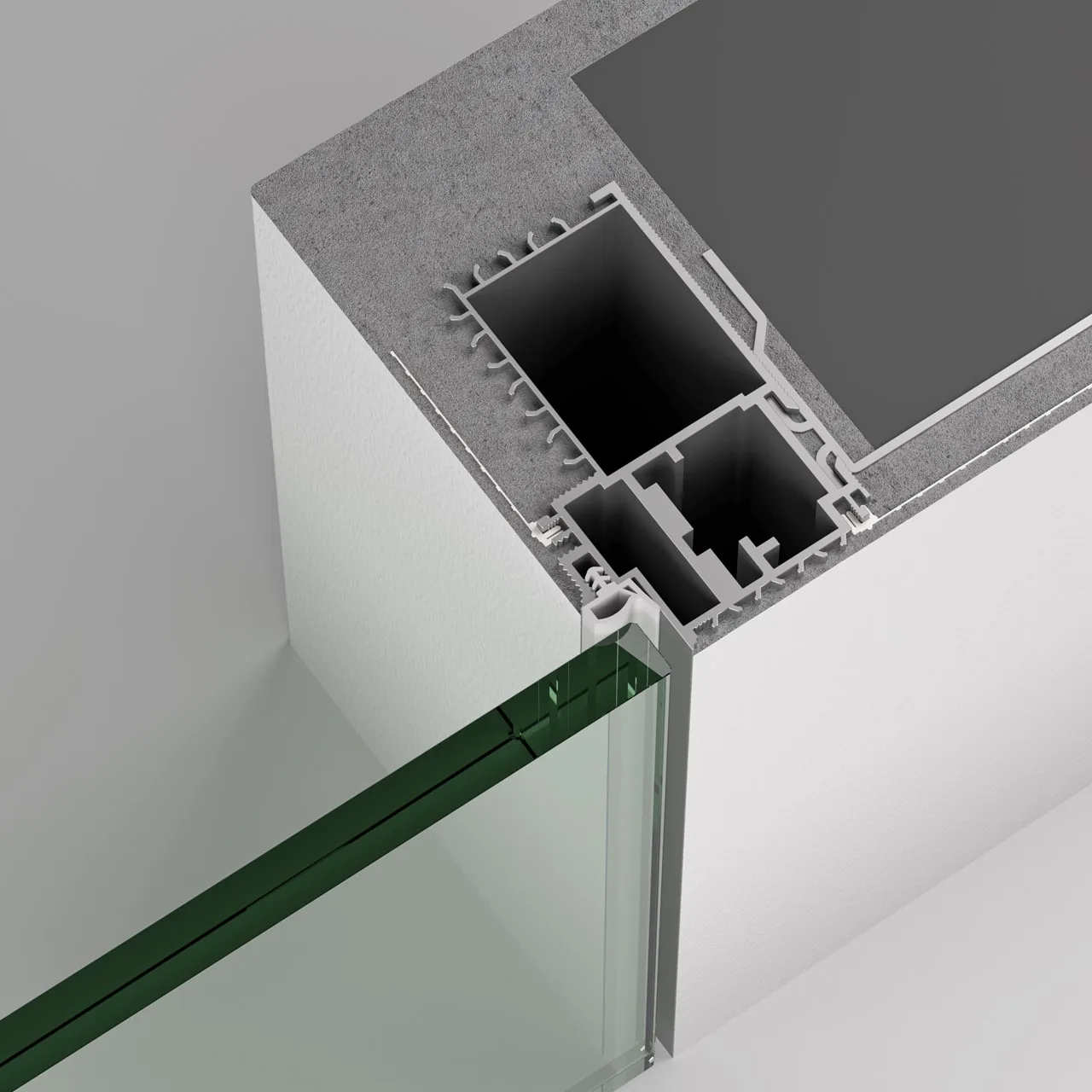

MODEL TCG
Sklenené dvere s hrúbkou od 8 do 10 mm
Zárubňa sa vyrába na mieru podľa želania zákazníka s vyfrézovanými otvormi pre pánty a protiplech zámku. Zákazník vyplní objednávkový formulár, v ktorom musia byť uvedené všetky rozmery a použité prvky. Rovnobežné hrany bez trhlín je možné dosiahnuť použitím omietkovej sieťoviny, ktorá sa ľahko pripevní na profil. Zaručuje stabilitu spojenia medzi stenou a profilom. Jednoduchá a rýchla montáž pomocou montážnych konzol. Použitie profilu je vhodné pre štandardné výšky dverí, neštandardné rozmery alebo dvere až po strop.
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ TLAKOM

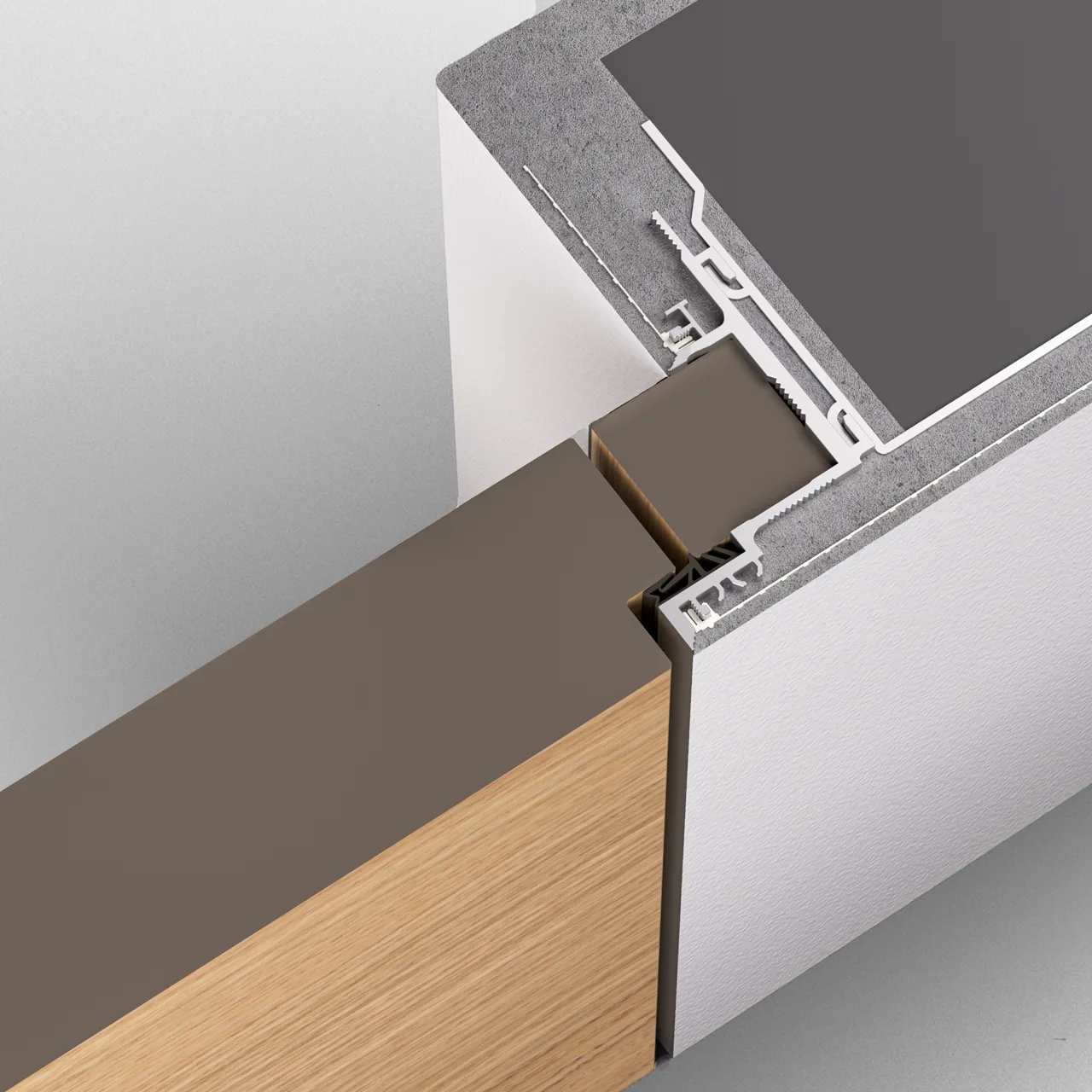

MODEL TUSk
Dverné krídlo s hrúbkou 44/45, 50 a 59 mm
Pre maximálnu flexibilitu, 30-minútové testovanie spoločnosťou Chiltern Fire.
Profily rámu sa dodávajú buď narezané na mieru, alebo voľne narezané na mieru na rezanie a montáž na mieste. Montujú sa pomocou uzamykateľných rohových vložiek na mieru, dočasných rohových výstuh a spodnej rozpernej tyče. Potom sa rám vloží na jednu stranu otvoru a pripevní sa pomocou pohyblivých konzol. Armovacia mriežka zaisťuje, že medzi stenou a rámom nebudú žiadne praskliny v omietke. Polodrážkové dvere sú zavesené na skrytých nastaviteľných pántoch osadených do celoplošných drevených profilov vložených na všetkých 3 stranách rámu. Vhodné pre štandardné dvere alebo dvere od podlahy až po strop.
DOKUMENTY NA STIAHNUTIE
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ TLAKOM

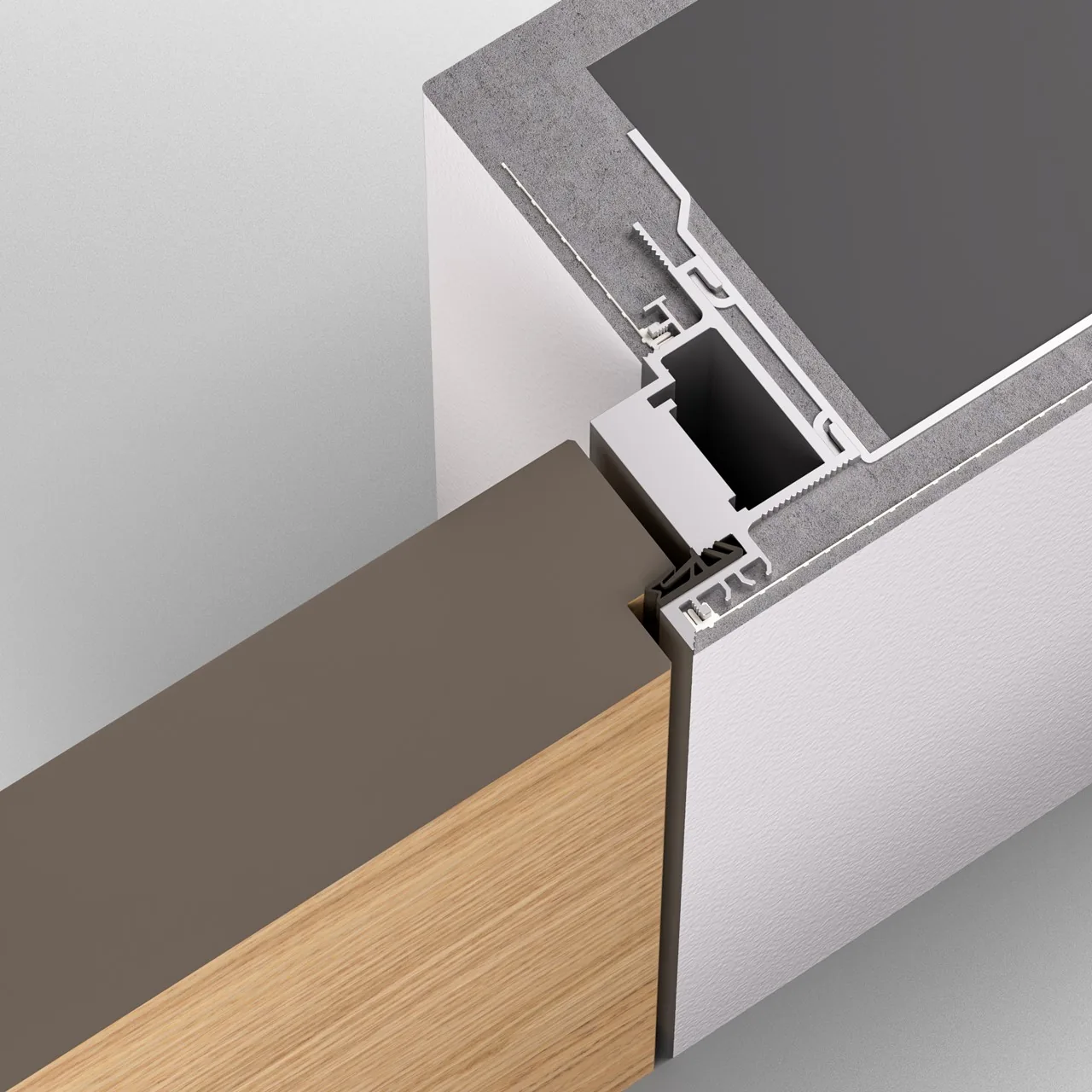

MODEL TCS
Dverné krídlo s hrúbkou 44/45 a 50 mm
Zárubňa sa vyrába na mieru podľa želania zákazníka s vyfrézovanými otvormi pre pánty a protiplech zámku. Zákazník vyplní objednávkový formulár, v ktorom musia byť uvedené všetky rozmery a použité prvky. Rovnobežné hrany bez trhlín je možné dosiahnuť použitím omietkovej sieťoviny, ktorá sa ľahko pripevní na profil. Zaručuje stabilitu spojenia medzi stenou a profilom. Jednoduchá a rýchla montáž pomocou montážnych konzol. Použitie profilu je vhodné pre štandardné výšky dverí, neštandardné rozmery alebo dvere až po strop.
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ ŤAHOM

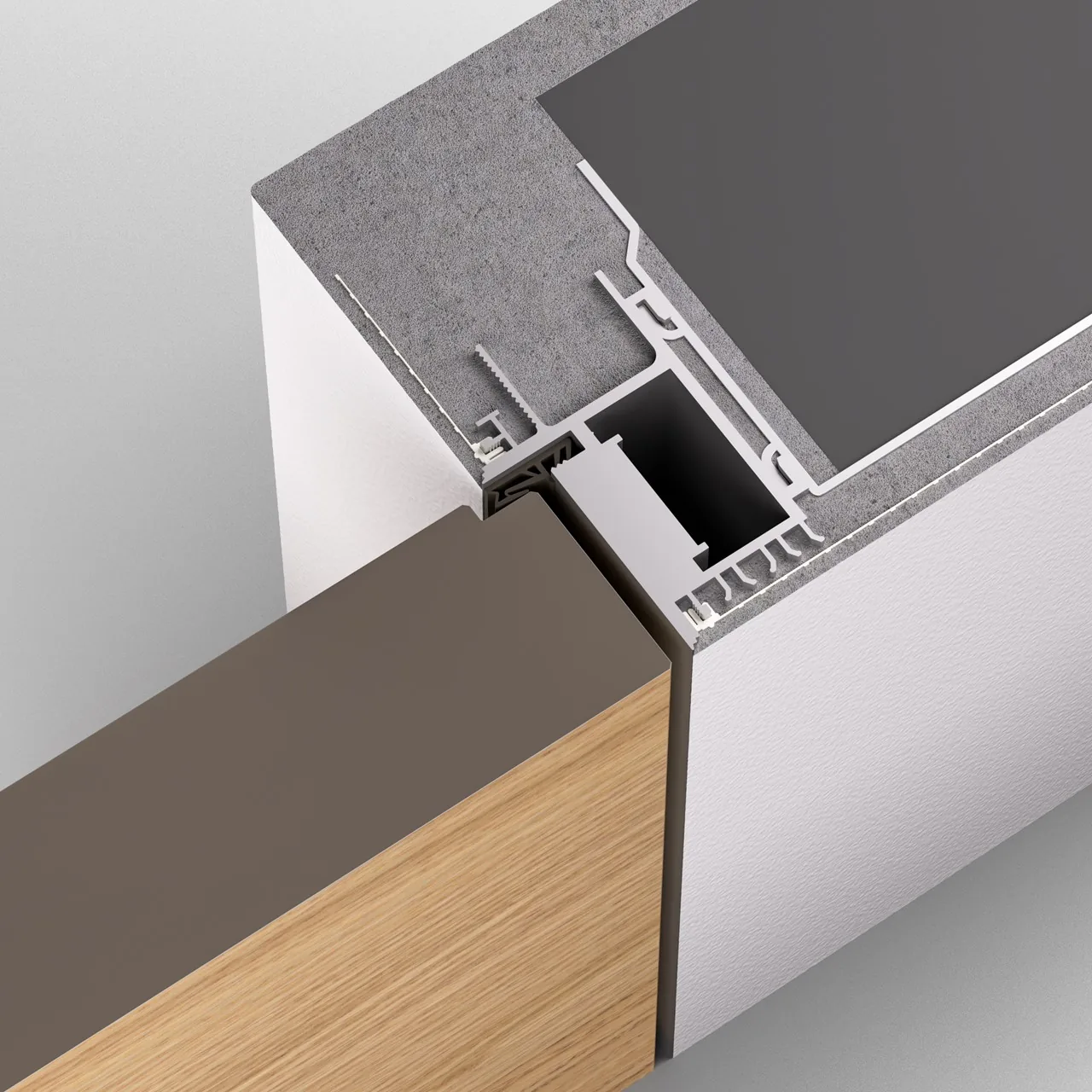

MODEL TCT
Dverné krídlo s hrúbkou 44/45 a 50 mm
Zárubňa dverí je vyrobená podľa požiadaviek zákazníka na zadaný rozmer s vyfrézovanými otvormi pre závesy a protiplech zámku. Zákazník vyplní objednávkový formulár, kde je nutné definovať všetky rozmery a typy použitých prvkov. Súbežné hrany bez trhlín dosiahneme pomocou armovacej mriežky, ktorá sa jednoduchým spôsobom upevní k profilu. Tento spoj zaručí pevné spojenie medzi stenou a profilom.
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ TLAKOM

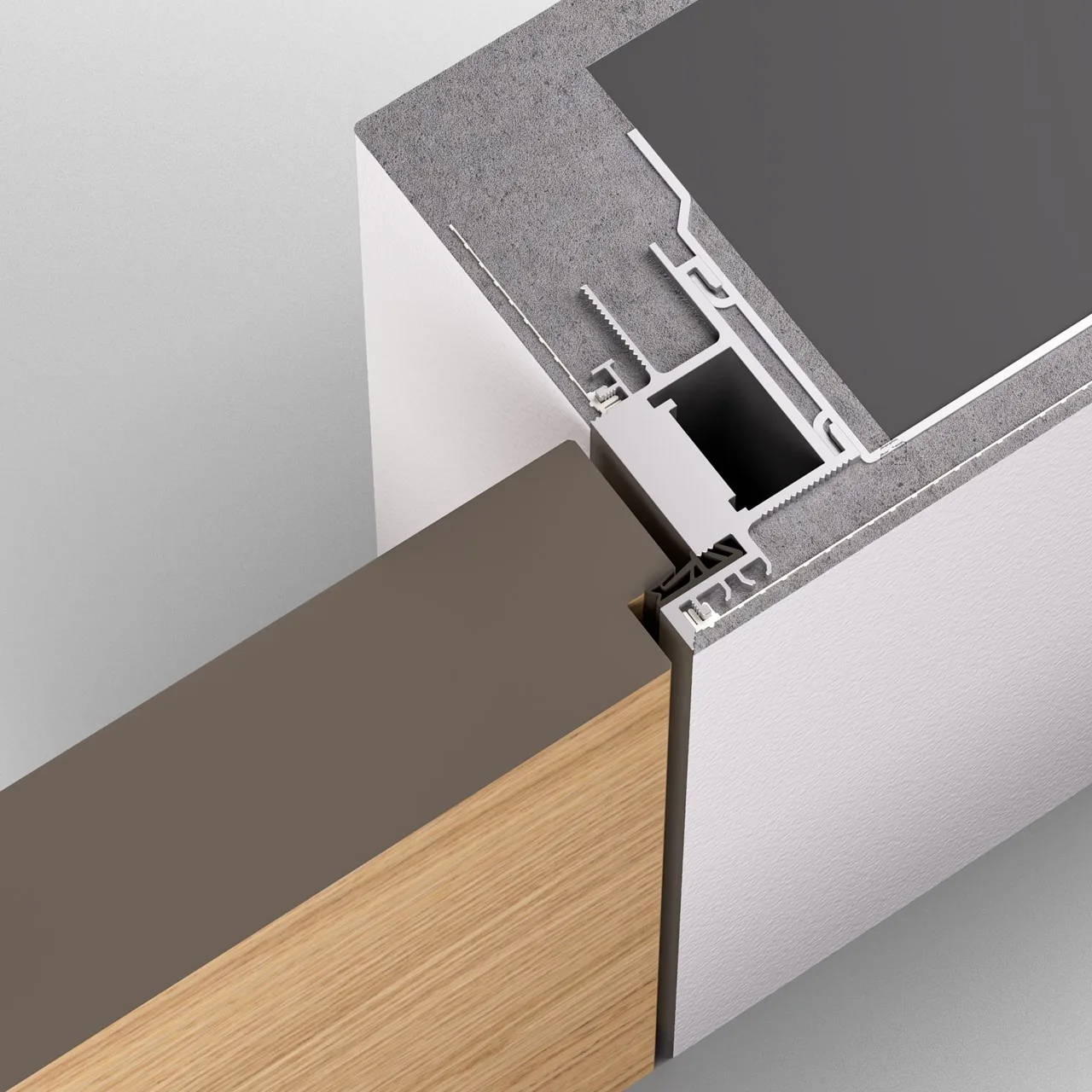

MODEL TCS50F
Dverné krídlo s hrúbkou 50 mm
Zárubňa dverí je vyrobená podľa požiadaviek zákazníka na zadaný rozmer s vyfrézovanými otvormi pre závesy a protiplech zámku. Zákazník vyplní objednávkový formulár, kde je nutné definovať všetky rozmery a typy použitých prvkov. Súbežné hrany bez trhlín dosiahneme pomocou armovacej mriežky, ktorá sa jednoduchým spôsobom upevní k profilu. Tento spoj zaručí pevné spojenie medzi stenou a profilom.
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ ŤAHOM ALEBO TLAKOM

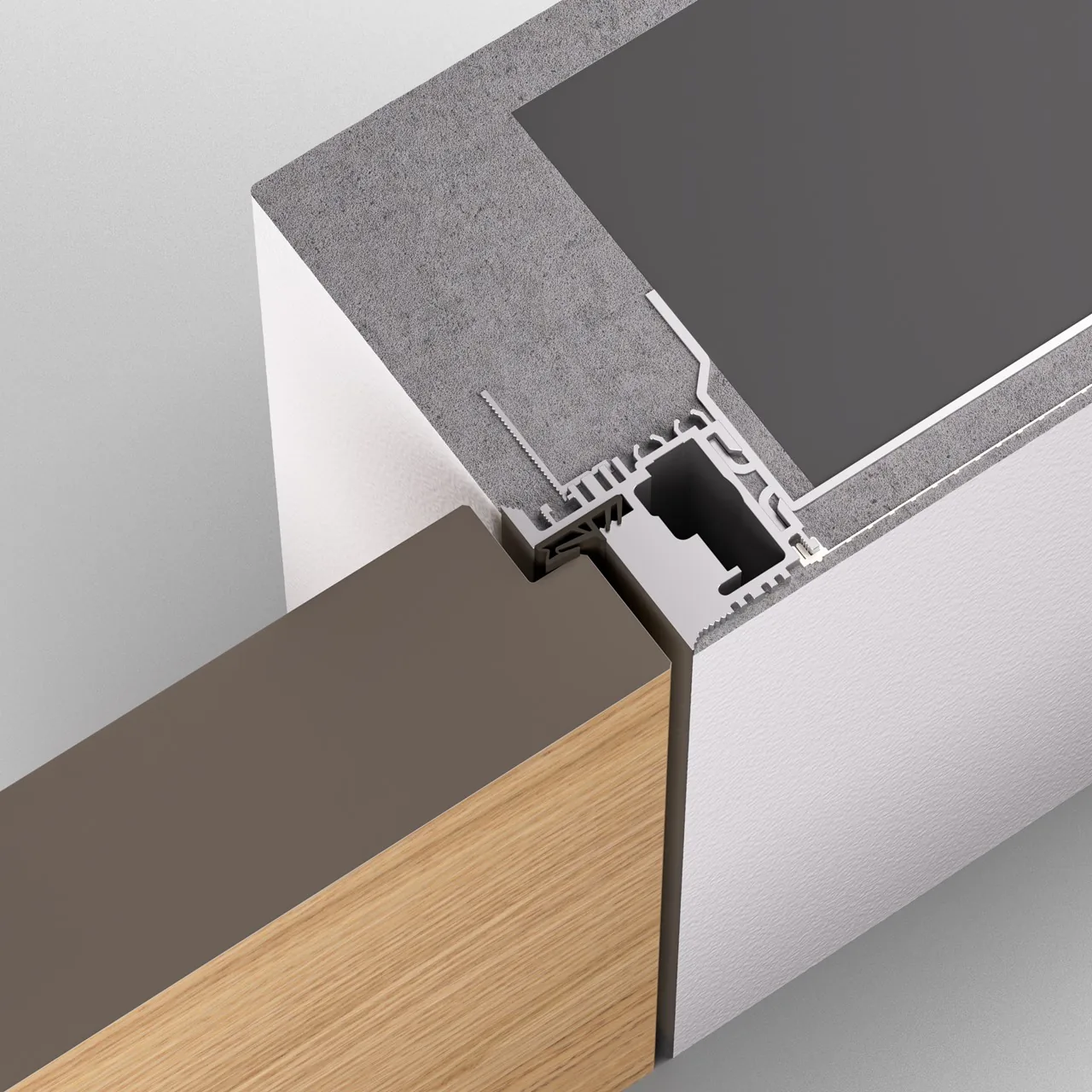

MODEL TST
Dverné krídlo s hrúbkou 40, 44/45, 50 a 56 mm
Zárubňa dverí je vyrobená podľa požiadaviek zákazníka na zadaný rozmer s vyfrézovanými otvormi pre závesy a protiplech zámku. Zákazník vyplní objednávkový formulár, kde je nutné definovať všetky rozmery a typy použitých prvkov. Súbežné hrany bez trhlín dosiahneme pomocou armovacej mriežky, ktorá sa jednoduchým spôsobom upevní k profilu. Tento spoj zaručí pevné spojenie medzi stenou a profilom.
DOKUMENTY NA STIAHNUTIE
ZOBRAZIŤ DOKUMENTY PRE DVEROVÉ KRÍDLO 40MM
| TST40 | KÓD 10740 | |
|---|---|---|
| Objednávkový formulár | ||
| Rozmery profilu | ||
| Detail pri použití omietky / otváranie ťahom | DWG | |
| Detail pri použití omietky / otváranie tlakom | DWG | |
| Detail pri použití sadrokartónu / otváranie ťahom | DWG | |
| Detail pri použití sadrokartónu / otváranie tlakom | DWG | |
| Technický list |
Montážne video TST pre omietku
Montážne video TST pre sadrokartón
SKRYTÉ ZÁRUBNE ZAROVNO SO STENOU / OTVÁRANIE DVERÍ ŤAHOM ALEBO TLAKOM

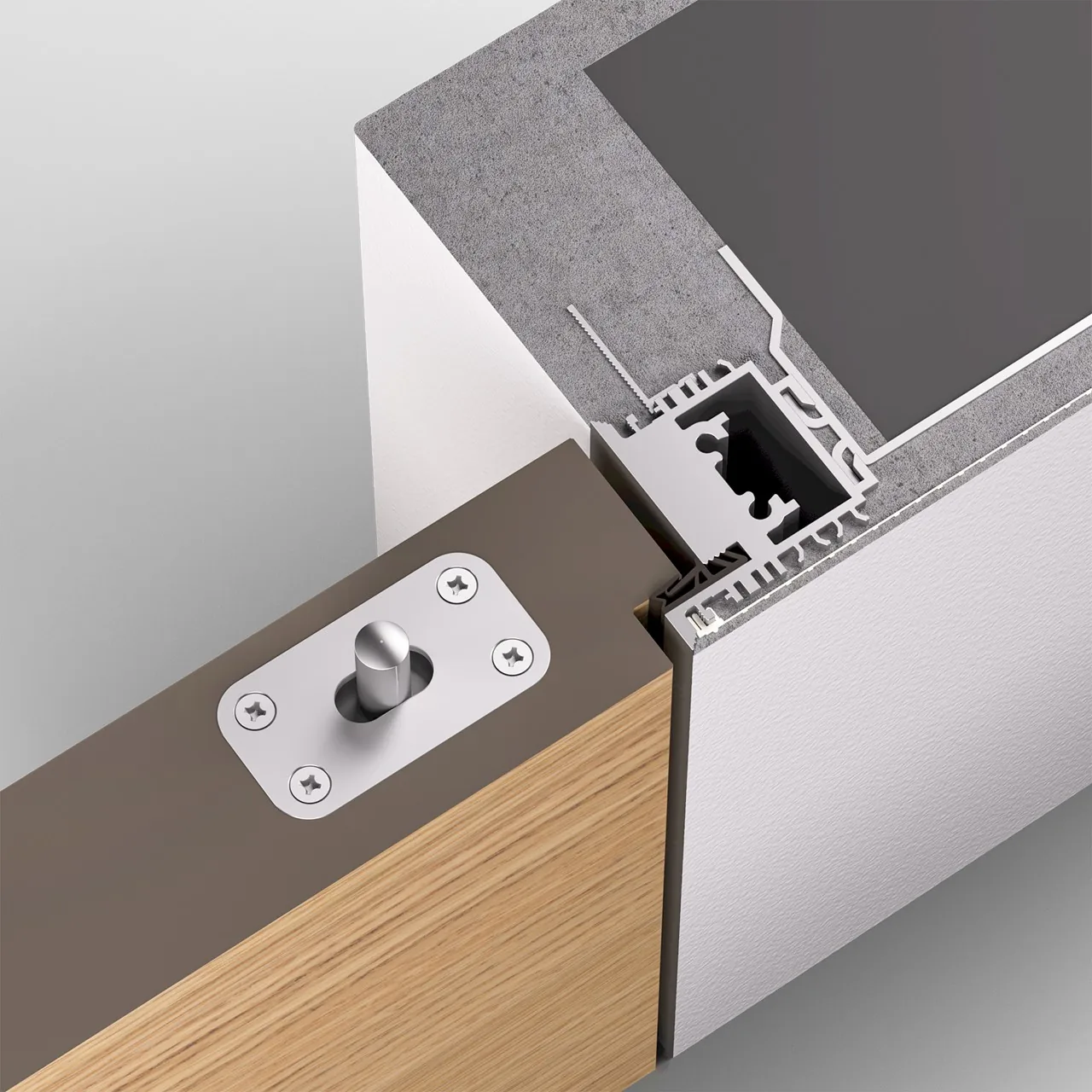

MODEL PIVOT
Dverné krídlo s hrúbkou 56 mm
Model PIVOT je vybavený priečkou, ktorá je špeciálne navrhnutá pre použitie otočných pántov.
Ako zárubňa NA MIERU sa vyrába podľa špecifikácií zákazníka. Po definovaní výšky / šírky / hrúbky krídla dverí / typu otočného pántu / uzatváracieho plechu sa profil nareže na požadovanú dĺžku, frézuje, kompletizuje so všetkým príslušenstvom a balí.
Armovacia mriežka je nevyhnutná pre pevné spojenie so stenou, a preto medzi stenou a zárubňou nevznikajú žiadne trhliny. Skosená hrana zaisťuje dokonalé vytvorenie hrany a jemnú tieňovú medzeru. Zaskrutkované konzoly zaisťujú rýchlu a profesionálnu inštaláciu.
Vhodné pre štandardné dvere alebo dvere od podlahy až po strop.
DOKUMENTY NA STIAHNUTIE
